燃煤锅炉高温喷氨脱硝喷枪详细介绍

燃煤锅炉脱硝喷枪的炉内保护装置,包含:嵌套在喷枪外部的套管,所述套管与锅炉水冷壁衔接板固定衔接,所述套管经过金属抓钉衔接防磨凸台,所述防磨凸台为耐火浇筑资料制成的防磨凸台.本实用新型能够避免喷枪前端因触摸高温高灰烟气而产生磨损,一起取消了喷枪原有的防磨套管,使喷枪本体直接装置在喷枪装置套管中,减小了装置套管的外径尺度,降低了锅炉水冷壁的让管等装置改造难度.

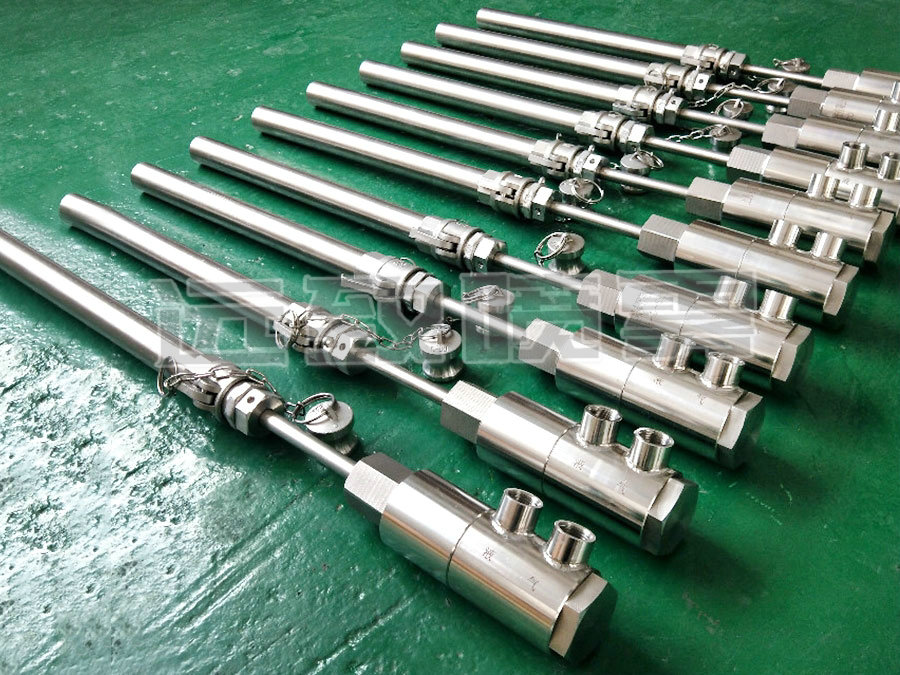

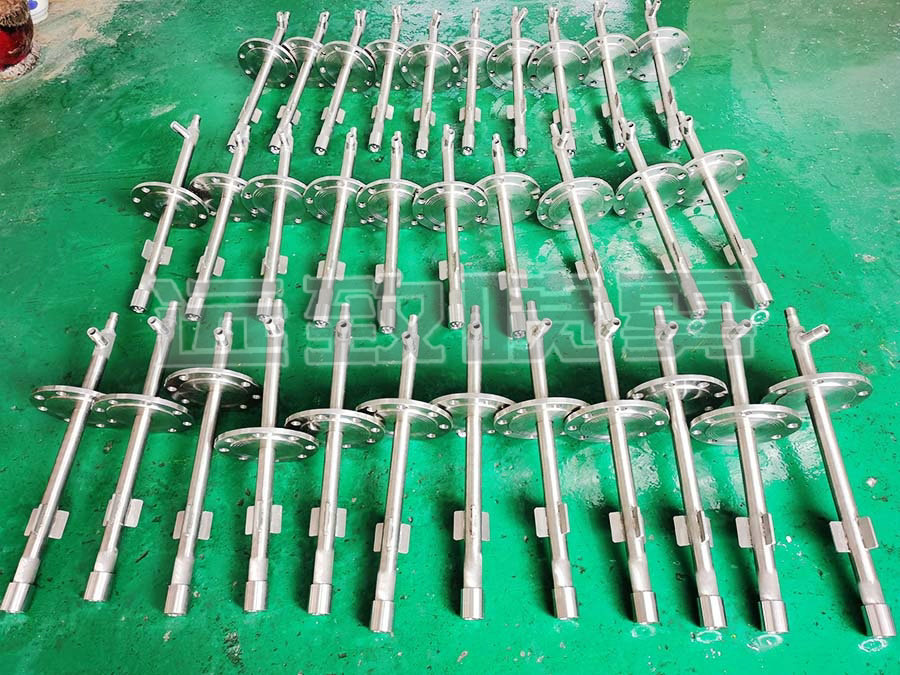

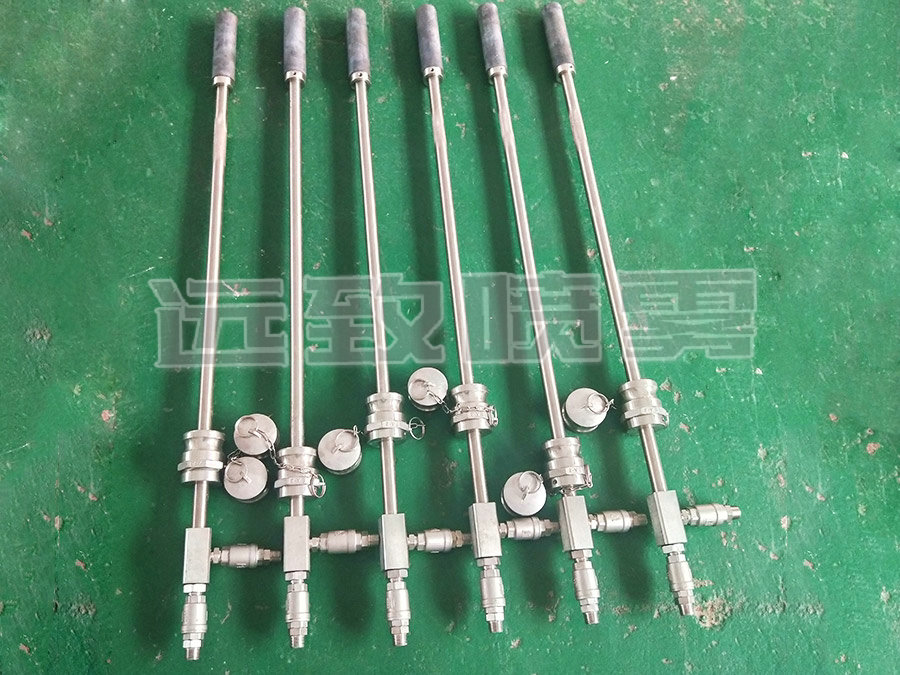

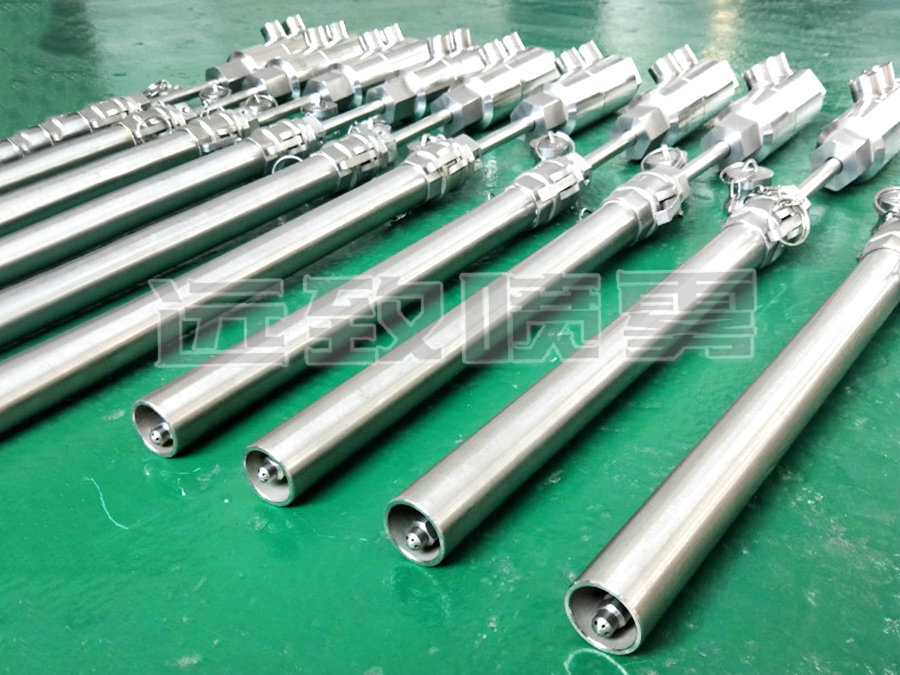

燃煤锅炉高温喷氨脱硝喷枪，其特征在于，包含喷枪枪杆，设置在喷枪枪杆一端的喷头，以及同轴套设在另一端的固定组件；喷头用于将还原剂溶液雾化后喷入烟气中；

固定组件包含管座、冷却风匣和套筒；套筒内侧同轴套设在喷枪枪杆上；冷却风匣一端固定衔接收座，冷却风匣内侧与套筒外侧围住出一个空腔作为冷却风室；套筒与冷却风匣之间坐落管座一端的衔接处，设置有与喷枪枪杆相邻且同轴的环状狭缝；冷却风匣侧壁上设置有与冷却风室连通的压缩空气接口

依据权利要求燃煤锅炉高温喷氨脱硝喷枪，其特征在于，所述的冷却风匣呈凹型设置，套筒由凹型开口刺进固定合作；套筒的刺进端外侧呈坡口设置，坡口与冷却风匣底部构成出口逐步缩小的环状狭缝。

依据权利要求燃煤锅炉高温喷氨脱硝喷枪，其特征在于，冷却风匣在凹型开口处与套筒外侧螺纹衔接，冷却风匣底部外侧经螺纹衔接收座。

依据权利要求燃煤锅炉高温喷氨脱硝喷枪，其特征在于，所述的喷头包含喷嘴体、雾化板和喷嘴帽；

喷嘴体固定在喷枪枪杆上，喷嘴体上设置有与喷枪枪杆的还原剂通道连通的孔道；

喷嘴帽一端开口，另一端经螺纹衔接在喷嘴体上，雾化板由喷嘴帽夹紧固定在喷嘴体上；雾化板设置有雾化通孔，衔接喷嘴体的一端设置别离与孔道和雾化通孔连通的浅槽，另一端经雾化通孔与喷嘴帽的开口连通。依据权利要求燃煤锅炉高温喷氨脱硝喷枪，其特征在于，喷嘴体一端经螺纹套设衔接在喷枪枪杆上，另一端经螺纹刺进衔接喷嘴帽中。

依据权利要求燃煤锅炉高温喷氨脱硝喷枪，其特征在于，浅槽的外侧与孔道连通，雾化通孔连通。
