雾化喷嘴的工作原理是怎样的
对液态工作介质的雾化原理研究往往滞后于喷嘴雾化技术应用,它是为了改进和完善雾化技术而慢慢开展起来的,20世纪30年代才开始对液体雾化机理进行研究,目前还在研究之中。作为空气雾化喷嘴厂家, 下面介绍雾化喷嘴的工作原理是怎样的?
一、压力雾化喷嘴:
当液体在高压的作用下,以很高的速度喷射出喷嘴进入到静止或低速气流中,由于喷嘴内部流道结构不同,其雾化过程也不同下面介绍不同结构作用下的压力雾化喷嘴:
1、直射喷头雾化过程:液体经过加压后获得较大的动能,经过小孔后液体将以很大的速度喷射出去,在液体表面张力、粘性及空气阻力相互作用下,液体由滴落、平滑流、波状流向喷雾流逐渐转变
2、离心喷头液膜射流雾化过程:在研究离心式喷嘴雾化过程中,发现液体的表面张力越小,则液膜越容易发生破碎,形成小丝、带,之后形成更细小的液滴,液体的粘性对液滴破碎起到阻碍的作用,液体的粘稠度越高,液体越不容易雾化成小液滴,只能形成丝,甚至是片状或块状,同时液体的粘性对液体在旋流室的旋流张度也会产生一定的影响,当粘度低时,旋流室的内部结构在切向和径向两个方向上给液体的作用力变大,使液滴的雾化质量变好,在雾化中期,表面张力起主要作用,即影响液膜分裂,而在雾化后期,粘性力、表面张力、油滴惯性力和空气阻力相互作用,是液滴进一步分裂。
二、旋转式雾化喷头:
液体向旋转件周边或孔中甩出,它就是借助离心力和气动力而雾化液体的旋转式雾化。当液体流量很小,离心力大于液体表面张力时,转盘边缘抛出的少量大液滴,此时直接分裂成液滴。当流量和转速变大,液体被拉成数量较多的丝状射流,液状流很不稳定,一定距离后由于与周围的空气发生摩擦作用而分离成小液滴。这就是丝状割裂成液滴。当转速和流量再变大.液丝连成薄膜,随着液膜向外扩展成更薄的液膜,并以很高的速度与周围的空气发生摩擦而分离雾化,由薄膜状分裂成液滴

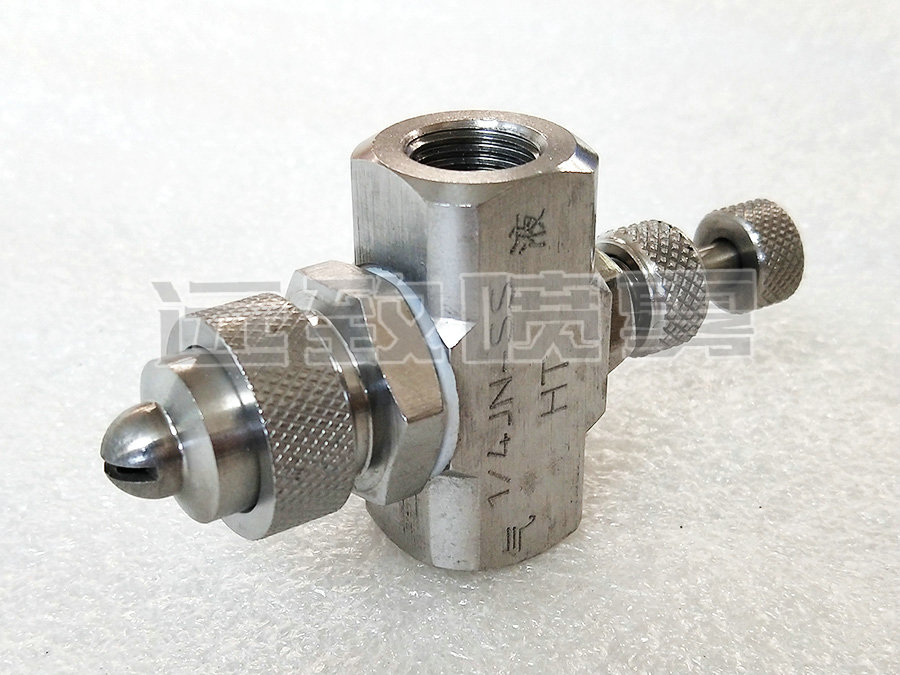

三、介质雾化式喷头:介质雾化喷嘴根据不同的工作介质又可分为蒸汽雾化。空气雾化,根据雾化方式的不同又分为气动雾化和气泡雾化,借助空气或蒸汽等流体的高速同轴或垂直方向的高速射流,对液态工作介质的液柱或液膜进行雾化的喷嘴,统称为双流体雾化喷嘴,也称为气动喷嘴、空气雾化喷嘴,他们的雾化原理与前边叙述的压力雾化过程相似,只是加强了周围气流的流动对液体的作用。
